SOLUZIONI AVANZATE PER UN RAFFREDDAMENTO EFFICIENTE E SOSTENIBILE

L’uso dell’acqua è una questione sempre più critica, ed è fondamentale adottare tecnologie che ne riducano il consumo. Le torri di raffreddamento ibride montate in sito offrono una soluzione innovativa, combinando il raffreddamento evaporativo e il raffreddamento a secco per ottimizzare le prestazioni termiche, ridurre il consumo idrico ed energetico e limitare l’impatto ambientale.

Grazie alla loro struttura modulare, queste torri vengono assemblate direttamente sul sito di installazione, adattandosi a specifiche esigenze industriali e climatiche. Sono particolarmente indicate per aree urbane o impianti situati in prossimità di infrastrutture sensibili, grazie alla capacità di ridurre o eliminare il pennacchio visibile, minimizzando il rischio di formazione di ghiaccio in inverno.

CARATTERISTICHE PRINCIPALI

• Tecnologia ibrida – Combina il raffreddamento a secco e quello evaporativo per ottimizzare le prestazioni in ogni condizione climatica.

• Efficienza idrica – Consumo d’acqua ridotto fino al 50% rispetto alle torri evaporative tradizionali

• Bassi consumi energetici – Utilizzo di ventilatori a velocità variabile e sistemi di controllo avanzati per ridurre il consumo energetico.

• Minima manutenzione – Riduzione della formazione di incrostazioni e biofilm, con conseguenza diminuzione della necessità di trattamenti chimici.

• Struttura robusta e modulare – Realizzata in acciaio zincato, FRP o calcestruzzo armato è progettata per resistere a vento, carico sismico e condizioni ambientali estreme.

COMPONENTI E STRUTTURA

Sezione a secco

La sezione a secco è situata nella parte superiore della torre ed è composta da batterie alettate realizzate in acciaio zincato o acciaio inossidabile, con alette in lega leggera. Le serrande regolabili consentono di ottimizzare il flusso d’aria, migliorando l’efficienza del raffreddamento a seconda delle condizioni operative e di ridurre il consumo energetico.

Sezione ventilante

Le torri ibride montate in sito sono dotate di ventilatori assiali ad alte prestazioni, azionati da motori elettrici installati al di fuori del flusso d’aria umida. Il sistema di trasmissione è costituito da un riduttore ortogonale e un albero di trasmissione bilanciato dinamicamente, garanzia di alta efficienza e affidabilità.

SISTEMA DI DISTRIBUZIONE DELL’ACQUA

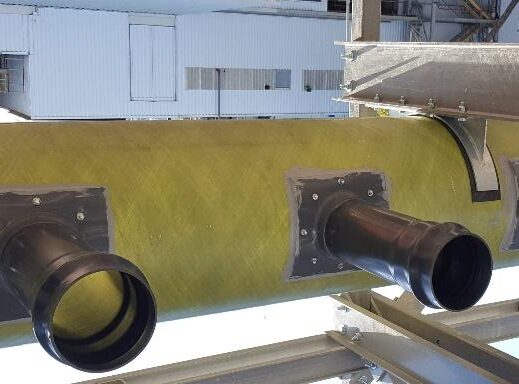

Il sistema di distribuzione dell’acqua è composto da canali in cemento o tubi in FRP e PVC, con ugelli anti-intasamento in polipropilene, che assicurano una distribuzione uniforme sulla superficie di scambio.

SEZIONE DI SCAMBIO TERMICO

Disponibile in tre configurazioni:

• Riempimento a FILM – Pacchi di riempimento in PVC o PP, con un disegno esclusivo che massimizza la superficie di scambio termico.

• Riempimento SPLASH – Ideale per acque con alto contenuto di solidi sospesi e di solidi disciolti.

• Riempimento IBRIDO (Sistema TR.U.S.T.) – Struttura modulare in polipropilene ad alto spessore, ideale per acque con solidi sospesi. La modularità facilita la movimentazione, la pulizia e la manutenzione, garantendo una maggiore durata.

SEPARATORI DI GOCCE

Elementi modulari in PVC o PP che limitano le perdite d’acqua per trascinamento a meno dello 0,005% della portata.

LOUVERS E OPZIONI AGGIUNTIVE

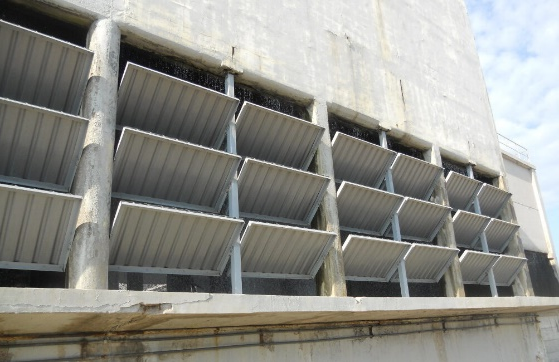

• Louvers in cemento o FRP, per indirizzare il flusso d’aria ed evitare la fuoriuscita di spruzzi d’acqua.

• Ventilatori a basso impatto acustico e motori silenziati per applicazioni in ambienti urbani o sensibili.

• Scaldiglie per louvers, motori e riduttori, per il funzionamento in condizioni climatiche rigide.

• Variatore di frequenza, per modulare il funzionamento della torre in base alla richiesta di raffreddamento.

• Trattamento dell’acqua e sistemi di filtrazione, per garantire un funzionamento affidabile e prolungato nel tempo.

FUNZIONAMENTO DELLA TORRE IBRIDA

Le torri di raffreddamento ibride operano con un sistema a doppia modalità, regolabile in base alle condizioni ambientali e operative:

MODALITÀ IBRIDA (HYBRID MODE)

Il sistema passa dalla modalità completamente evaporativa a una modalità mista, deviando una parte del flusso d’acqua verso le batterie a secco.
Questo permette di raffreddare l’acqua per conduzione, riducendo il consumo idrico ed energetico
Il passaggio tra le due modalità è regolato automaticamente in base alla temperatura esterna e ai requisiti operativi, garantendo un raffreddamento ottimale e riducendo la visibilità del pennacchio.

VANTAGGI DELLE TORRI DI RAFFREDDAMENTO IBRIDE MONTATE IN SITO

1. Risparmio idrico e ambientale

• Consumo d’acqua ridotto grazie all’uso combinato di modalità a secco ed evaporativa.
• Minore utilizzo di prodotti chimici per il trattamento dell’acqua
• Nessun pennacchio visibile, ideale per impianti in aree urbane o soggette a restrizioni ambientali.

2. Efficienza energetica e bassi costi operativi

• Ventilatori a velocità variabile – Adattano automaticamente il consumo di energia in base alle necessità dell’impianto.
• Meno manutenzione – La riduzione dell’evaporazione limita la formazione di incrostazioni e la proliferazione batterica
• Ottimizzazione dei costi – L’uso combinato delle modalità riduce i consumi di acqua ed energia.

3. Massima affidabilità e durata

• Materiali resistenti alla corrosione, progettati per ambienti con elevata umidità o esposizione a sostanze chimiche aggressive
• Adatte a climi variabili, con prestazioni ottimali sia in estate che in inverno
• Struttura modulare e scalabile, con possibilità di ampliamento in base alle esigenze future

4. Integrazione con sistemi di controllo avanzati

• Monitoraggio remoto e automazione, per un controllo in tempo reale dei parametri operativi
• Diagnostica predittiva, con sensori avanzati che rilevano anomalie e ottimizzano la manutenzione preventiva.

APPLICAZIONI DELLE TORRI DI RAFFREDDAMENTO IBRIDE MONTATE IN SITO

Queste torri sono la soluzione ideale per settori industriali con elevati carichi termici, tra cui:

• Industria energetica – Raffreddamento di turbine, condensatori e impianti di cogenerazione.
Petrolchimico e raffinazione – Gestione termica di processi industriali ad alta temperatura.

• HVAC per grandi edifici – Climatizzazione industriale e commerciale.

• Data center – Raffreddamento efficiente per infrastrutture IT critiche.

• Industria alimentare e farmaceutica – Controllo della temperatura nei processi produttivi.

• Siderurgia e metallurgia – Raffreddamento di fluidi nei cicli di lavorazione dei metalli.

COMPONENTI OPZIONALI

• RETE ANTI-SPLASH IN VASCA
• VENTILATORI A BASSO IMPATTO ACUSTICO
• MOTORE SILENZIATO
• LOUVERS RICHIUDIBILI
• SCALDIGLIE SUI LOUVERS
• SCALDIGLIE SU MOTORI E RIDUTTORI
• VARIATORE DI FREQUENZA
• TRATTAMENTO ACQUA / FILTRAZIONE
• QUADRO DI POTENZA E CONTROLLO

CONCLUSIONE

Le torri di raffreddamento ibride montate in sito rappresentano una soluzione avanzata per migliorare le prestazioni di raffreddamento, ridurre i consumi di acqua ed energia e garantire un funzionamento efficiente e sostenibile.

Grazie alla tecnologia innovativa di ILMED IMPIANTI, le aziende possono ottenere un impianto personalizzato, affidabile e rispettoso dell’ambiente, riducendo i costi operativi e migliorando la sostenibilità dei processi industriali.
